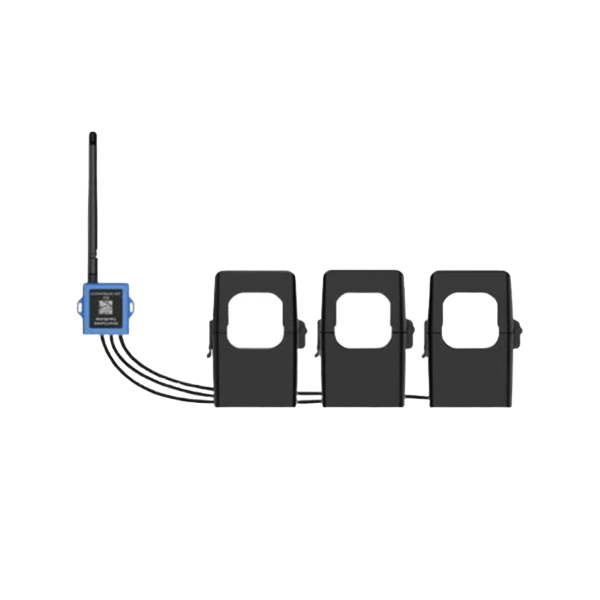

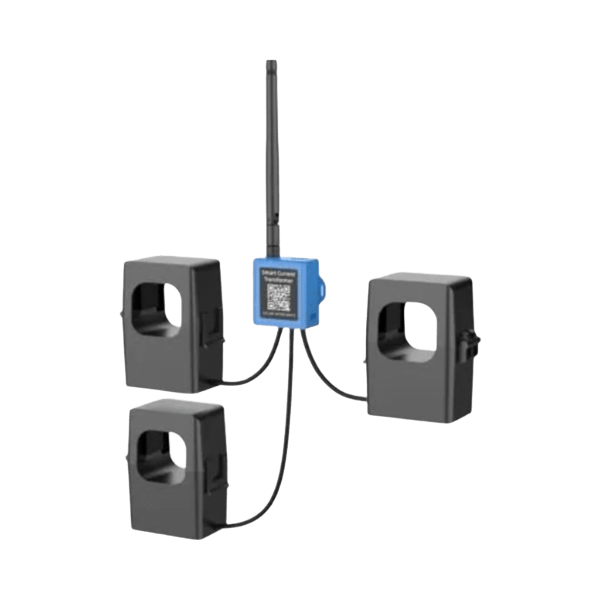

CT3xx – Transformador de Corrente Inteligente
- 1 ano de garantia
O CT3xx é um transformador de corrente inteligente LoRaWAN® para monitoramento remoto de consumo de energia. Com instalação não invasiva, alimentação por indução, medição de corrente RMS e opções de 300 A, 500 A e 1000 A, permite acompanhar cargas elétricas e gerar alarmes de limite e sobrecorrente.
Descrição Geral
O CT3xx é um transformador de corrente inteligente com conectividade LoRaWAN®, desenvolvido para monitoramento remoto de energia e análise do consumo elétrico. Seu sistema de medição não invasivo permite instalação rápida e segura sem a necessidade de desligar a alimentação das instalações.
Disponível nos modelos CT303, CT305 e CT310, com correntes primárias nominais de 300 A, 500 A e 1000 A, respectivamente, o dispositivo realiza medição de corrente RMS com frequência de amostragem de até 3,3 kHz e resolução de 1 mA. Também pode reportar dados de corrente acumulada e, opcionalmente, consumo de energia.
O CT3xx possui alimentação por corrente induzida, eliminando a necessidade de bateria ou fiação externa para alimentação. Para medições de correntes menores, também pode ser alimentado por USB Type-C. Um sensor NTC externo pode ser conectado para monitoramento da temperatura dos cabos, com suporte a alarmes por limite.
Com LoRaWAN® Classe A, alarmes de limite e sobrecorrente, armazenamento e configuração via ToolBox e suporte a FUOTA, o CT3xx pode ser integrado a gateways LoRaWAN® e à Milesight Development Platform para monitoramento remoto de sistemas elétricos.
Especificações Técnicas
| MEDIÇÃO ELÉTRICA | |
| Parâmetro medido | Corrente RMS |
| Modelos | CT303 / CT305 / CT310 |
| Corrente primária nominal | 300 A / 500 A / 1000 A por CT |
| Corrente secundária nominal | 150 mA RMS |
| Frequência de amostragem | Até 3,3 kHz |
| Frequência de operação | 50 – 60 Hz |
| Precisão | ±1% |
| Resolução | 1 mA |
| CORRENTE MÍNIMA DE REPORTE | |
| Intervalo de 1 minuto | CT303: 3 A / CT305: 5 A / CT310: 10 A |
| Intervalo de 10 minutos | CT303: 2,5 A / CT305: 4,5 A / CT310: 8,5 A |
| Medição de correntes menores | Requer alimentação via USB Type-C |
| SENSOR DE TEMPERATURA | |
| Tipo | 1 × sensor NTC externo |
| Faixa de medição | -20 °C a 100 °C |
| Precisão | ±1% |
| Conexão | USB Type-C |
| Aplicação | Monitoramento da temperatura de cabos |
| REDE E COMUNICAÇÃO | |
| Protocolo | LoRaWAN® |
| Classe | Classe A |
| Frequências | CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4 |
| Potência de transmissão | 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz) |
| Sensibilidade | -137 dBm |
| Modo de ativação | OTAA / ABP |
| Conector de antena | 1 × SMA 50 Ω |
| Atualização remota | FUOTA |
| DADOS E ALARMES | |
| Dados monitorados | Corrente RMS e corrente acumulada |
| Consumo de energia | Relatório opcional de energia acumulada |
| Intervalo de reporte | 1 – 1440 minutos |
| Intervalo padrão | 10 minutos |
| Alarmes | Limite de corrente, sobrecorrente, temperatura e baixa tensão |
| Configuração | USB Type-C ou Downlink |
| Software | Milesight ToolBox |
| ALIMENTAÇÃO | |
| Alimentação principal | Corrente induzida pelo condutor monitorado |
| Alimentação alternativa | 5 V via USB Type-C |
| Funcionamento sem bateria | Sim |
| Tensão de isolamento | 3 kVac RMS (1 mA / 1 min) |
| FÍSICO E AMBIENTAL | |
| Temperatura de operação – transceptor | -20 °C a 70 °C |
| Temperatura de operação – CT | -40 °C a 55 °C |
| Temperatura de armazenamento – transceptor | -25 °C a 80 °C |
| Umidade relativa | ≤ 95% sem condensação |
| Proteção | IP30 |
| Material | PBT + PC (UL94 V0) |
| Cor | Azul |
| Comprimento do cabo | 1 m |
| DIMENSÕES | |
| Transceptor | 38 × 34,5 × 16 mm |
| CT303 – dimensões do CT | 56,5 × 36,5 × 68,5 mm |
| CT305 – dimensões do CT | 68 × 86 × 41,8 mm |
| CT310 – dimensões do CT | 97,1 × 119 × 59,5 mm |
| Orifício do CT303 | Ø 24,2 mm |
| Orifício do CT305 | Ø 36,5 mm |
| Orifício do CT310 | Ø 51 mm |
| Peso do transceptor | 13,05 g |
| Peso do CT303 | 250 g |
| Peso do CT305 | 276,75 g |
| Peso do CT310 | 855,55 g |
| INSTALAÇÃO | |
| Tipo | Transformador de corrente tipo clamp não invasivo |
| Instalação do CT | Fixação ao redor do condutor monitorado |
| Instalação do transceptor | Fixação por abraçadeiras |
| Desligamento da instalação | Não é necessário para a instalação do CT |
| Antenas | Mini Stubby 50 mm, Stubby 108 mm ou magnética |
| CERTIFICAÇÕES | |
| Regulamentação | CE, FCC, UL508 |
