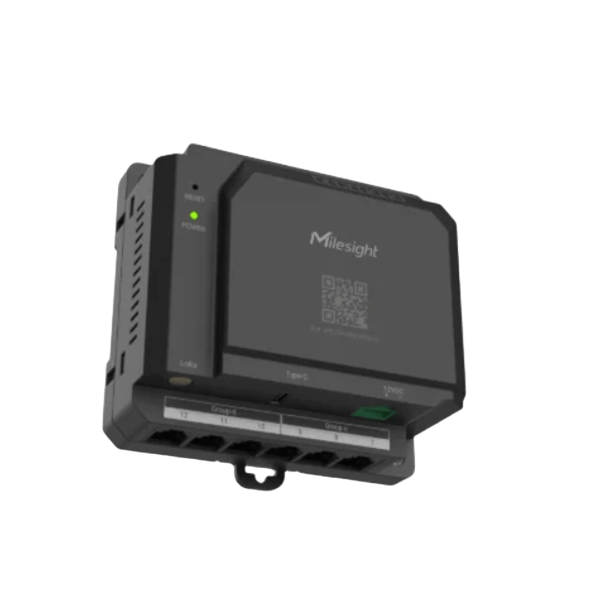

CTH01 – Hub Inteligente de Monitoramento de Energia
- 1 ano de garantia
O CTH01 é um hub inteligente para monitoramento de energia elétrica, com 12 canais de corrente e 3 canais de tensão, medindo potência, energia, fator de potência e parâmetros de qualidade da energia. Equipado com LoRaWAN® e Bluetooth para configuração local, é indicado para edifícios comerciais, plantas industriais, data centers e sistemas de distribuição elétrica.
Descrição Geral
O CTH01 é um hub inteligente de monitoramento de energia desenvolvido para a medição e análise de parâmetros elétricos em sistemas de distribuição. O dispositivo realiza aquisição simultânea de 12 canais de corrente e 3 canais de tensão, permitindo monitorar corrente RMS, tensão RMS, potência ativa, reativa e aparente, energia importada e exportada, fator de potência, THDi, THDv e desequilíbrio de tensão trifásica.
Com conectividade LoRaWAN® e configuração local via Bluetooth, o CTH01 pode ser integrado a plataformas de gerenciamento de energia e sistemas de terceiros. O equipamento suporta transformadores de corrente tipo split-core de 100 A, 300 A, 500 A e 1000 A, além de Rogowski de até 4000 A, e permite a utilização de diferentes configurações monofásicas e trifásicas.
O CTH01 também oferece armazenamento de dados, retransmissão após falhas de comunicação, alarmes por limiar, sobrecarga, valores fora da faixa e falha de alimentação, além de suporte a FUOTA para atualizações remotas. Um sensor NTC externo pode ser conectado para monitorar a temperatura de cabos ou barramentos.
Especificações Técnicas
| MEDIÇÃO ELÉTRICA | |
| Corrente | 12 canais |
| Tensão | 3 canais |
| Parâmetros medidos | Corrente RMS, tensão RMS, fator de potência, potência ativa, reativa e aparente, energia ativa, reativa e aparente |
| Qualidade de energia | THDi, THDv e desequilíbrio de tensão trifásica |
| Frequência de amostragem | 6–8 kHz |
| Frequência de operação | 50–60 Hz |
| Precisão de energia ativa | ±1% conforme IEC 62053-21 |
| Precisão de energia reativa | ±2% conforme IEC 62053-23 |
| TENSÃO | |
| Configurações | Trifásica com ou sem neutro, monofásica ou mista |
| Faixa de medição | 100–500 V AC |
| Precisão | ±1% |
| Tensão máxima L-N | 290 Vrms |
| Tensão máxima L-L | 500 Vrms |
| Conexão | AWG 26–12 |
| Medição não invasiva | Suporte a cabos magnéticos de medição de tensão |
| CORRENTE | |
| Quantidade de canais | 12 |
| Interface | RJ11 |
| Faixa máxima | Até 4000 A |
| Transformadores suportados | Split-core CT de 100 A, 300 A, 500 A e 1000 A; Rogowski de 4000 A |
| Precisão CT | Classe 0.5 / ±2% |
| Configuração | Canais independentes, 4 circuitos trifásicos ou uso misto |
| TEMPERATURA | |
| Sensor | NTC externo via USB Type-C |
| Aplicação | Monitoramento da temperatura de cabos ou barramentos |
| Faixa de medição | -20 a 100 °C |
| Precisão | ±1 °C |
| REDE E COMUNICAÇÃO | |
| Protocolo | LoRaWAN® |
| Conector de antena | 1 × SMB-Fêmea, 50 Ω |
| Frequências | CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1/2/3/4 |
| Potência de transmissão | 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz) |
| Sensibilidade | -137 dBm |
| Modo LoRaWAN® | OTAA / ABP, Classe C |
| Bluetooth | Configuração local via aplicativo Milesight ToolBox |
| DADOS E ALARMES | |
| Intervalo de reporte | 1–1440 min, padrão de 10 min |
| Armazenamento local | Até 20.000 registros |
| Armazenamento de alarmes | Até 2.000 alarmes |
| Estatísticas históricas | Até 12 meses de estatísticas de energia |
| Retransmissão de dados | Sim, após recuperação da conexão de rede |
| Alarmes | Limite configurável, fora da faixa, falha de alimentação e sobrecarga |
| Atualização remota | FUOTA via LoRaWAN® |
| ALIMENTAÇÃO | |
| Alimentação | 12 V DC |
| Adaptador | Adaptador AC–DC incluso |
| Conector | Bloco terminal de 2 pinos, 5 mm |
| Proteção | Proteção contra polaridade reversa |
| Consumo máximo | 5,8 W |
| FÍSICO E AMBIENTAL | |
| Temperatura de operação | -20 a 70 °C |
| Umidade relativa | ≤ 95% sem condensação |
| Grau de proteção | IP30 |
| Material | ABS+PC UL94 V0 |
| Cor | Starlight Grey |
| Dimensões | 49,3 × 98 × 90 mm |
| Peso | 163 g |
| Instalação | Trilho DIN de 35 mm ou montagem magnética opcional |
| Altitude máxima | 2000 m |
| CERTIFICAÇÕES | |
| Segurança e regulamentação | ETL Listed (UL/CSA 61010-1, UL/CSA 61010-2-030), CE (RED & LVD), FCC, SRRC |
| Ambiental | RoHS |
